Double-row equal-diameter four-point contact ball na pumatay ng tindig Mga supplier

Jiangsu Manchen Transmission Technology Co, Ltd. Home / Produkto / Double-row equal-diameter four-point contact ball na pumatay ng tindig
  • Double-row equal-diameter four-point contact ball na pumatay ng tindig

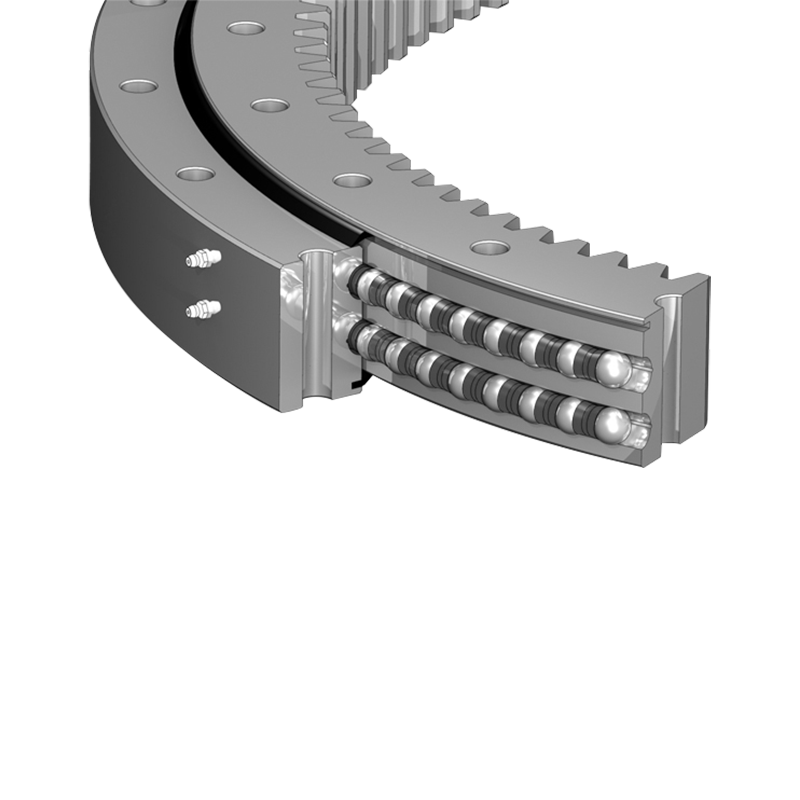

Double-row equal-diameter four-point contact ball na pumatay ng tindig

Ang dobleng hilera na pantay na diameter na apat na puntos na contact na bola na napatay ay nailalarawan sa pamamagitan ng mga lumiligid na elemento (bola) na nakikipag-ugnay sa mga raceways sa apat na puntos, at ang mga lumiligid na elemento na may parehong diameter. Ang disenyo na ito ay nagbibigay -daan sa tindig na sabay -sabay na makatiis ng mga multidirectional na naglo -load, kabilang ang mga axial load, radial load, at mga sandali ng pagtagilid. Ang nasabing disenyo ay nagsisiguro ng mataas na katigasan at katatagan, na ginagawang angkop para sa mga application na may mataas na pag-load.

Ang disenyo ng dobleng bola ay nagdaragdag ng bilang ng mga puntos ng contact, pamamahagi ng pag-load at pagbabawas ng presyon sa bawat bola ng bakal, sa gayon ay pinalawak ang buhay ng serbisyo ng tindig. Ang apat na puntos na pagsasaayos ng contact ay nagbibigay-daan upang maisagawa ito nang mahusay sa ilalim ng mga kumplikadong naglo-load, lalo na sa mga aplikasyon na nangangailangan ng sabay-sabay na paghawak ng multidirectional load. Bilang karagdagan, epektibong binabawasan nito ang paglitaw ng pag -ikot ng elemento ng slippage, pagpapahusay ng katigasan ng tindig at pagpapabuti ng katatagan nito. Ang dobleng hilera na pantay na diameter na apat na puntos na contact na bola na napatay ay nalalapat sa high-precision at high-reliability machine, tulad ng makinarya ng konstruksyon (e.g., excavator, cranes), kagamitan sa lakas ng hangin, mga aparatong medikal, at mga radar antenna. Ang mataas na kapasidad at katumpakan ng pag-load nito ay ginagawang mainam na pagpipilian para sa mga hinihingi na application na ito.

Nagtatampok ang pagdadala ng tindig na ito ng isang compact na disenyo at madaling pag -install, na makabuluhang binabawasan ang pangkalahatang mga kinakailangan sa timbang at puwang ng kagamitan. Ang pagganap ng sealing nito ay epektibong pinipigilan ang alikabok at mga kontaminado mula sa pagpasok, tinitiyak ang pang-matagalang pagiging maaasahan ng pagpapatakbo. Bilang karagdagan, ang tindig ay nangangailangan ng medyo simpleng pagpapanatili; Ang pana-panahong pagpapadulas at inspeksyon ay maaaring matiyak ang pangmatagalang operasyon na matatag.

Ang dobleng hilera na pantay na diameter na apat na puntos na contact na bola na napatay ay ginawa mula sa mataas na lakas na haluang metal na bakal, na sumasailalim sa mga proseso ng pagsusubo at tempering upang matiyak ang mga mekanikal na katangian nito at paglaban sa pagsusuot. Ang mga raceways at bola ay tumpak na makina at lupa, tinitiyak ang kinis ng mga ibabaw ng contact at ang higpit ng akma, karagdagang pagpapahusay ng kapasidad ng pagkarga ng tindig at pagiging maayos ng pagpapatakbo. Bilang isang tagagawa ng pagpatay sa propesyonal na tagagawa, nakatuon kami sa pagbibigay ng aming mga customer ng de-kalidad, mataas na pagganap na mga produkto. Para sa mga sipi, mangyaring makipag -ugnay sa amin.

Makipag -ugnay sa amin Jiangsu Manchen Transmission Technology Co, Ltd.

Mga katangian ng teknikal

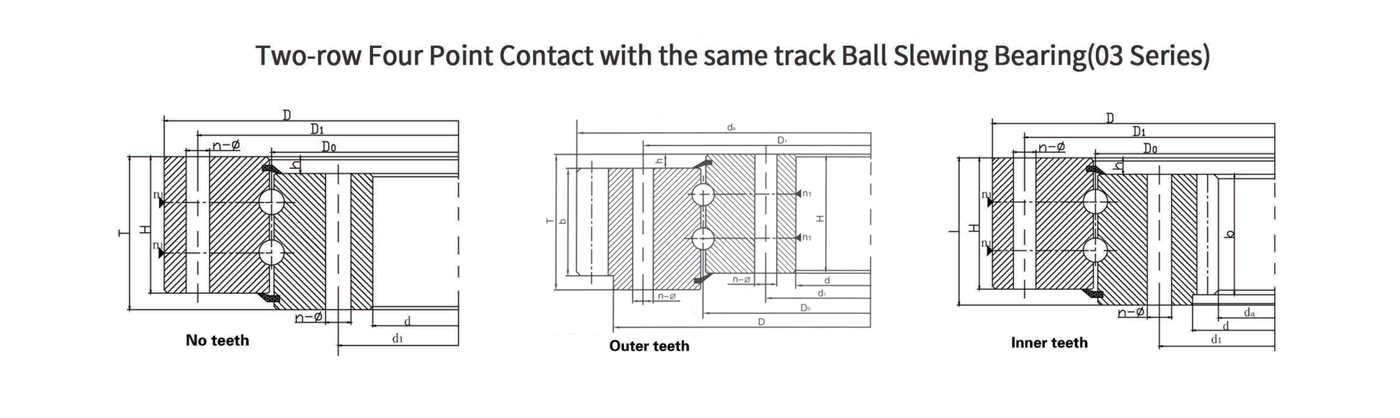

03 serye ng mga pangunahing mga parameter
Serial number Pangunahing laki Laki ng Pag -configure Laki ng pag -mount Laki ng istruktura Data ng gear Data ng panlabas na gear Data ng panloob na gear
Walang ngipin Outerine na ngipin Panloob na ngipin D d T D1 D1 Bolt Hole Hole Hole n N1 H h b m da Z da Z
Type 0 I -type ang 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

Inirerekumendang mga produkto

Makipag -ugnay

SUBMIT

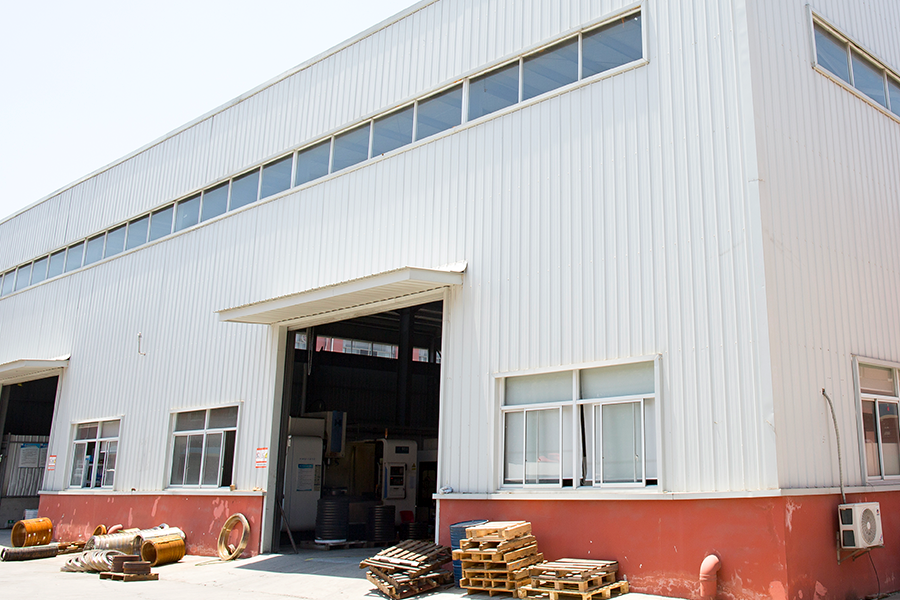

Tungkol sa amin
Jiangsu Manchen Transmission Technology Co, Ltd.
Jiangsu Manchen Transmission Technology Co, Ltd.

Ang Jiangsu Manchen Transmission Technology Co, LTD ay itinatag noong 2019. Kami ay maaasahang tatlong-row roller na pumatay (13 serye) na tagagawa at tagapagtustos sa China. Kami rin ay isang propesyonal na pagpatay-bearing manufacturing enterprise na pagsasama ng disenyo, pananaliksik at pag-unlad, pagmamanupaktura, at pagbebenta. Ang kumpanya ay matatagpuan sa bayan ng Huangtu, Jiangyin City, lalawigan ng Jiangsu, na may maginhawang transportasyon. Ang kumpanya ay may mature na mga kundisyon sa teknikal at mahusay na kagamitan. Ang mga produkto nito ay malawakang ginagamit sa mga pang -industriya na robot, medikal na kagamitan, makinarya ng engineering, makinarya ng port, kagamitan sa proteksyon sa kapaligiran, industriya ng photovoltaic, at iba pang larangan. Ang kumpanya ay palaging sumunod sa pilosopiya ng negosyo ng korporasyon ng "kalidad muna, win-win kooperasyon" upang magbigay ng mga de-kalidad na serbisyo at maaasahang mga produkto para sa bago at lumang mga customer. Magbigay ng mga negosyo ng isang buong hanay ng mga solusyon upang matulungan silang mapagbuti ang antas ng kanilang pamamahala at kapasidad ng paggawa upang ang mga negosyo ay palaging mapanatili ang pagiging mapagkumpitensya sa mabangis na kumpetisyon sa merkado at makamit ang mabilis at matatag na pag -unlad ng mga negosyo.

Sertipiko ng karangalan
Balita
Kaalaman ng produkto

Paraan para sa Double-Row Equal-Diameter Four-Point Contact Ball Plewing Bearing upang Magdala ng Axial at Radial Loads

Double-row equal-diameter four-point contact bola bearings bearings ay dinisenyo upang hawakan ang parehong mga axial at radial na naglo -load nang epektibo. Narito ang isang pangkalahatang -ideya ng kung paano pinamamahalaan ng mga bearings na ito ang mga naglo -load na ito:
Pag-load ng Pamamahagi at Disenyo: Mga Tampok ng Disenyo: Four-Point Contact: Ang bawat bola sa tindig ay nakikipag-ugnay sa RaceWays sa apat na puntos. Ang pagsasaayos na ito ay nagbibigay-daan sa tindig upang mahawakan ang pinagsamang mga naglo-load nang mas epektibo, dahil ipinamamahagi ng mga contact point ang mga puwersa sa buong ibabaw ng bola.equal-diameter na bola: Ang paggamit ng pantay na diameter na bola ay nagsisiguro ng pantay na pamamahagi ng pag-load, binabawasan ang panganib ng naisalokal na stress at pagpapabuti ng pangkalahatang mga kakayahan sa paghawak ng pag-load.
Mga mekanismo ng pagdadala ng load: Mga Radial Loads: Ang pag -load ng radial ay suportado ng mga puntos ng contact sa pagitan ng mga bola at mga raceways. Ang disenyo ng tindig ay nagbibigay-daan sa mga bola na suportahan ang mga naglo-load na ito nang pantay-pantay sa kabuuan ng pagdadala, na minamaliit ang konsentrasyon ng stress.Axial load: Ang apat na punto na disenyo ng contact ay nagbibigay-daan sa tindig upang suportahan ang mga axial load sa parehong direksyon. Ang mga bola ay nakikipag -ugnay sa mga raceways sa isang anggulo, na nagbibigay -daan sa kanila na mabisa ang mga puwersa ng ehe. Ang pantay-pantay na bola ay tumutulong sa pantay na pamamahagi ng mga puwersang axial sa buong tindig.
Mga mekanismo ng pagpapatakbo: Paghahawak ng Radial Load: Anggulo ng contact: Ang mga bola ay nakaayos sa isang anggulo sa mga raceways, na nagpapahintulot sa kanila na magdala ng mga radial na naglo -load. Ang anggulo ng contact ay karaniwang na -optimize upang matiyak na ang pag -load ng radial ay ipinamamahagi nang pantay -pantay sa ibabaw ng tindig.ball at pakikipag -ugnay sa raceway: Habang umiikot ang tindig, ang mga bola ay gumulong sa mga raceways, na tumutulong sa pamamahagi ng radial load sa maraming mga puntos ng contact. Ang gumulong na paggalaw na ito ay binabawasan ang alitan at pagsusuot.
Axial Load Handling: Four-Point Contact Design: Ang disenyo ng apat na puntos na contact ay nagbibigay-daan sa tindig upang hawakan nang epektibo ang mga axial load sa pamamagitan ng paglikha ng maraming mga puntos ng contact na kumakalat ng pagkarga. Ang disenyo na ito ay nagbibigay-daan sa tindig upang mahawakan ang mga makabuluhang puwersa ng ehe nang walang labis na pagpapapangit o pagbabahagi ng pagsuot.Load: Ang pantay na diameter na bola sa tulong ng tindig sa pagbabahagi ng axial load nang pantay-pantay sa buong tindig. Ang kakayahang magbahagi ng pag-load na ito ay nagpapabuti sa katatagan ng tindig at binabawasan ang panganib ng naisalokal na stress.
Mga kalamangan ng disenyo ng dobleng hilera: nadagdagan ang kapasidad ng pag-load: Ang disenyo ng dobleng hilera ay nagbibigay ng isang mas malaking lugar ng contact kumpara sa mga single-row bearings, na pinatataas ang pangkalahatang kapasidad ng pag-load. Ginagawa nitong angkop ang tindig para sa mga application na may mataas na mga kinakailangan sa pag-load ng axial at radial.Improved Stability: Ang pagsasaayos ng dobleng-row ay nagpapabuti sa katatagan ng tindig sa pamamagitan ng pamamahagi ng mga naglo-load nang pantay-pantay. Ang katatagan na ito ay nakakatulong sa pagbabawas ng mga panginginig ng boses at pagpapabuti ng pangkalahatang pagganap ng tindig.Reduced Deformation: Ang kahit na pamamahagi ng mga naglo -load ay nakakatulong sa pagliit ng pagpapapangit at pagsusuot, na nagpapalawak ng buhay ng serbisyo ng tindig.
Mga Pagsasaalang-alang sa Application: Mga Pamantayan sa Pagpili: Mga Kinakailangan sa Pag-load: Kapag pumipili ng isang dobleng hilera na pantay na diameter na may apat na puntos na contact na bola na napatay, mahalaga na isaalang-alang ang maximum na mga pag-load ng axial at radial na ang tindig ay makakaranas ng mga kondisyon nito. Tiyakin na ang tindig ay idinisenyo upang epektibong hawakan ang mga kundisyong ito.
Pag -install at Pagpapanatili: Wastong Pag -install: Ang tamang pag -install ay mahalaga para sa pinakamainam na pamamahagi ng pag -load at pagganap ng tindig. Tiyakin na ang tindig ay nakahanay nang maayos at na ang mga naka -mount na ibabaw ay malinis at libre mula sa mga labi.Regular na pagpapanatili: Ang regular na inspeksyon at pagpapanatili ay mahalaga upang matiyak na ang tindig ay patuloy na gumanap nang epektibo. Kasama dito ang pagsuri para sa mga palatandaan ng pagsusuot, pagtiyak ng wastong pagpapadulas, at pagtugon kaagad sa anumang mga isyu.
Ang dobleng hilera na pantay na diameter na apat na puntos na contact na bola na napatay ay idinisenyo upang hawakan ang parehong mga axial at radial na naglo-load sa pamamagitan ng natatanging mga tampok ng disenyo at mga mekanismo ng pagpapatakbo. Sa pamamagitan ng paggamit ng apat na puntos na contact at pantay na diameter na bola, nakamit ng tindig ang epektibong pamamahagi ng pag-load, nadagdagan ang kapasidad ng pag-load, at pinahusay na katatagan. Ang wastong pagpili, pag -install, at pagpapanatili ay susi upang matiyak ang pinakamainam na pagganap at kahabaan ng tindig sa iba't ibang mga aplikasyon.

Mga Serbisyo sa Warranty at Suporta na ibinigay ng Double Row Equal Diameter Apat na Point Contact Ball Plewing Bearings

Mga serbisyo sa warranty at suporta para sa Double-row equal-diameter four-point contact bola bearings bearings ay mahalaga para sa pagtiyak na ang mga bearings ay gumaganap nang maaasahan sa buong buhay ng kanilang serbisyo. Ang mga serbisyong ito ay karaniwang kasama ang iba't ibang mga aspeto na may kaugnayan sa katiyakan ng kalidad ng produkto, suporta sa customer, at pagpapanatili. Narito ang isang pangkalahatang -ideya ng kung ano ang aasahan:
Saklaw ng Warranty: Karaniwang Mga Tuntunin sa Warranty: Tagal: Mga garantiya para sa dobleng hilera na pantay na diameter na apat na puntos na contact bola na pumatay ng mga bearings na karaniwang saklaw mula 1 hanggang 3 taon, depende sa tagagawa at tukoy na produkto.Scope ng saklaw: Ang mga warranty ay karaniwang sumasakop sa mga depekto sa mga materyales at pagkakagawa. Kasama dito ang mga isyu tulad ng mga depekto sa pagmamanupaktura, hindi wastong paggamot sa init, o mga pagkabigo sa materyal.Exclusions: Ang mga karaniwang pagbubukod ay maaaring magsama ng pinsala na dulot ng hindi tamang pag -install, maling paggamit, pagpapabaya, kawalan ng pagpapanatili, o panlabas na mga kadahilanan tulad ng mga kondisyon sa kapaligiran o hindi sinasadyang epekto.
Proseso ng Pag -aangkin: Dokumentasyon: Upang mag -claim ng isang warranty, ang mga customer ay karaniwang kailangang magbigay ng patunay ng pagbili, detalyadong impormasyon tungkol sa depekto, at potensyal na mga litrato o mga halimbawa ng may depekto na tindig.Inspection: Ang tagagawa ay maaaring mangailangan ng tindig na ma -inspeksyon o ibalik para sa pagsusuri upang matukoy ang sanhi ng pagkabigo at patunayan ang warranty claim.Resolution: depende sa mga natuklasan, maaaring mag -alok ng tagagawa ang pag -aayos, kapalit, o refund batay sa mga tuntunin ng warranty.
Suporta sa Teknikal: Suporta ng Pre-Sales: Pagpili ng Produkto: Tulong sa Pagpili ng naaangkop na modelo ng tindig batay sa mga kinakailangan sa aplikasyon, mga kondisyon ng pag-load, at kapaligiran sa pagpapatakbo.Technical SPECICATIONS: Nagbibigay ng detalyadong teknikal na impormasyon at mga pagtutukoy upang matulungan ang mga customer na gumawa ng mga kaalamang desisyon.Post-Sales Suporta: Pag-install ng Pag-install: Ang pagbibigay ng gabay o mga mapagkukunan para sa wastong pag-install at pagkakahanay ng mga bearings upang matiyak ang optimal na pagganap at longevity.
Pag -aayos ng Pag -aayos: Nag -aalok ng suporta para sa pag -diagnose at paglutas ng mga isyu na may kaugnayan sa pagganap ng pagganap, kabilang ang mga hindi normal na ingay, labis na pagsusuot, o mga problema sa pagpapatakbo.Maintenance Payo: Nag -aalok ng mga rekomendasyon sa mga kasanayan sa pagpapanatili, mga iskedyul ng pagpapadulas, at mga gawain sa inspeksyon upang palawakin ang buhay.
Serbisyo ng Customer: Oras ng Tugon: Mga Kahilingan at Suporta sa Mga Kahilingan: Prompt na tugon sa mga katanungan sa customer at mga kahilingan sa suporta, madalas sa loob ng isang tinukoy na oras ng oras (hal., 24-48 na oras) .Service Channels: Komunikasyon: Ang suporta ay maaaring ibigay sa pamamagitan ng iba't ibang mga channel, kabilang ang telepono, email, o online chat.
On-site na suporta: Sa ilang mga kaso, maaaring magamit ang suporta sa on-site o serbisyo sa larangan, lalo na para sa mga kumplikadong isyu o mga malalaking pag-install.
Pagsasanay at Mga Mapagkukunan: Mga Mapagkukunang Pang -edukasyon: Dokumentasyon: Nagbibigay ng detalyadong mga manu -manong produkto, mga gabay sa pag -install, at mga pagtuturo sa pagpapanatili. Mga Programa sa Pag -aalaga: Nag -aalok ng mga sesyon ng pagsasanay o mga workshop para sa mga customer at distributor sa tamang pag -install, pagpapanatili, at pag -troubleshoot.
Mga Serbisyo sa Pagpapalit at Pag -aayos: Kapalit: Patakaran sa Kapalit: Kung ang isang tindig ay natagpuan na may depekto sa ilalim ng warranty, ang tagagawa ay maaaring magbigay ng isang kapalit na tindig nang walang karagdagang gastos.Lead Times: Impormasyon sa mga oras ng tingga para sa mga kapalit na bearings at ang proseso para sa pag -order ng mga ito.REPAIR:Repair Services: Ang ilang mga tagagawa ay nag -aalok ng mga serbisyo sa pag -aayos para sa mga bearings na hindi nasasakop sa ilalim ng warranty ngunit maaaring ma -refurbished o muling pag -uulit.COST ESPESSIDATES: Nagbibigay ng mga pagtatantya ng Cost para sa Mga Pag -aayos ng Mga Serbisyo at Pag -aayos.
Kalidad ng Kalidad: Kontrol ng Kalidad: Mga Pamamaraan sa Pag -inspeksyon: Impormasyon sa Mga Panukala sa Kalidad ng Kalidad na Ginamit Sa Paggawa Upang Tiyakin na ang Mga Bearings ay Nakakatagpo ng Mga Tinukoy na Pamantayan.Certifications: Nagbibigay ng mga detalye sa mga nauugnay na sertipikasyon sa industriya o pamantayan na sumunod sa mga bearings.
Ang mga serbisyo ng warranty at suporta para sa dobleng hilera na pantay na diameter na apat na puntos na contact bola na pumatay ng mga bearings ay idinisenyo upang matiyak ang kasiyahan ng customer at pagiging maaasahan ng produkto. Karaniwan silang nagsasama ng saklaw para sa mga depekto, suporta sa teknikal, gabay sa pag -install, payo sa pagpapanatili, at pag -access sa mga mapagkukunang pang -edukasyon. Ang pag -unawa sa mga serbisyong ito ay tumutulong sa mga customer na gumawa ng mga kaalamang desisyon at tinitiyak na natanggap nila ang kinakailangang suporta sa buong buhay ng serbisyo ng tindig.
